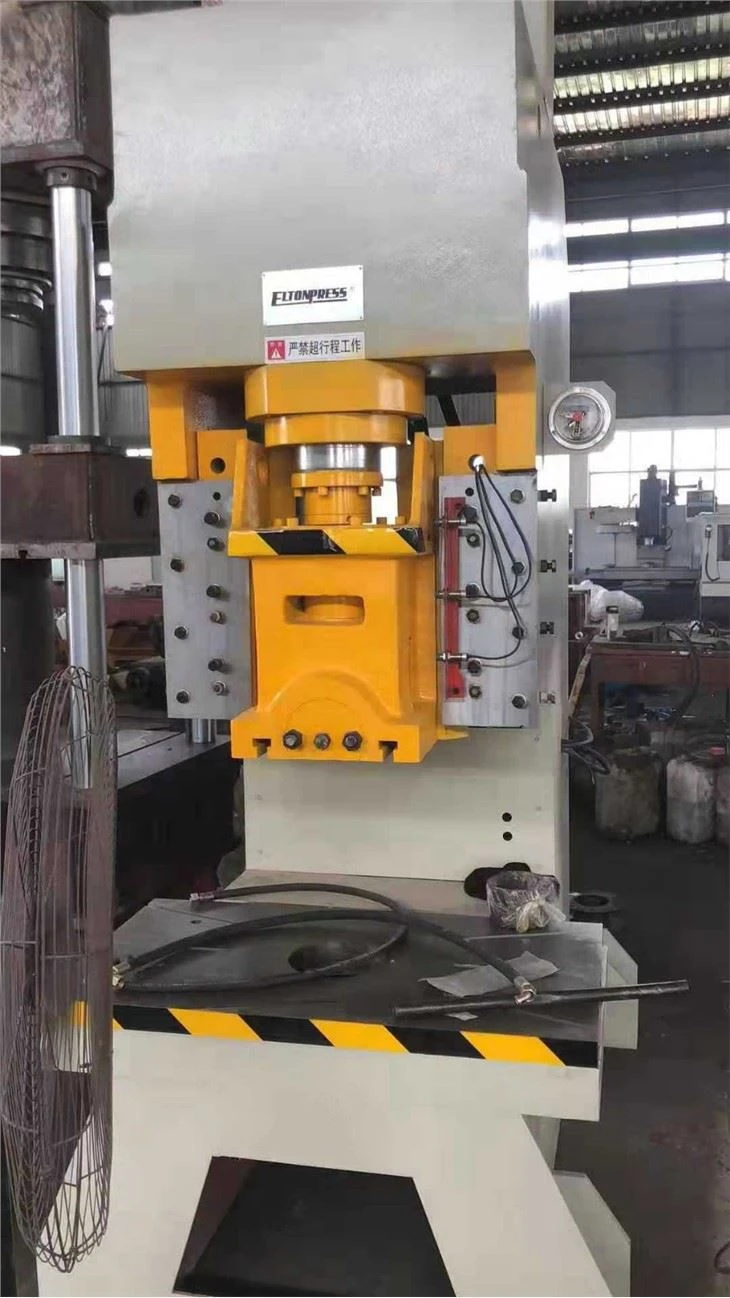

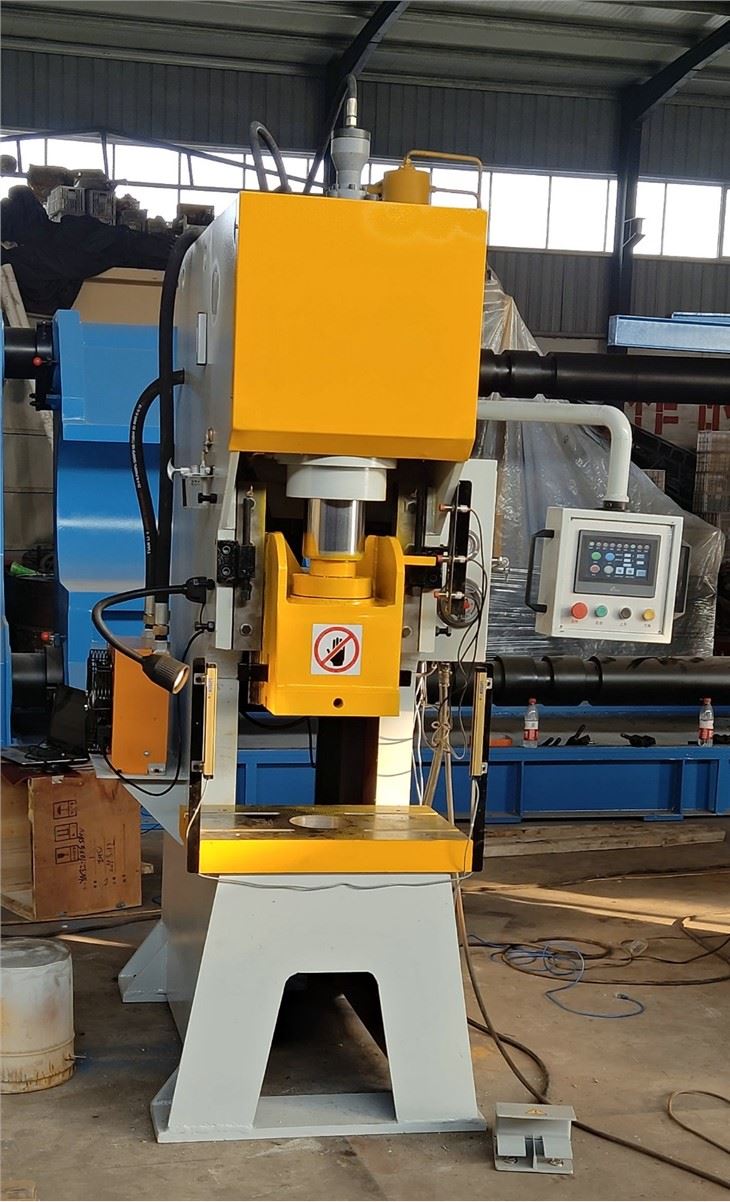

YH21-200T 고속 유압 프레스

특징:

높은 강성

1. 강판으로 용접된 고강성, 고정밀 프레임과 베드의 압력을 제거하기 위한 열처리.

2. 구조 부품은 균일 한 하중과 균형 잡힌 강성을 가지고 있습니다.

안정적인 고정밀

크랭크 샤프트, 기어, 기어 샤프트 등의 마찰 부분은 모두 경화 및 열처리 후 연삭 가공되어 매우 높은 내마모성과 균형, 안정적인 성능을 가지고 있습니다.

안정적이고 안전한 작동

클러치 / 브레이크 장치는 수입 된 이중 솔레노이드 밸브 및 과부하 보호 장치와 결합되어 펀치 슬라이드의 작동 및 정지의 정확성과 안전성을 보장하기 위해 매우 민감합니다.

생산 자동화 및 노동력 절약

자동 생산을 실행하고 비용을 줄이며 효율성을 향상시키기 위해 모든 자동 공급 메커니즘과 일치시킬 수 있습니다.

균형 잡힌 무게 중심

1. 변속기 센터와 기계의 전체 센터는 스탬핑의 정확성과 안정성을 보장하기 위해 일관된 경향이 있습니다.

2. 이 기계는 기계가 균형 잡힌 작동을 유지하도록 2개의 슬라이더 밸런서를 채택합니다.

슬라이더 조정 기구

조정 비밀은 최대 0.1mm이며 조정 생산은 더 안전하고 빠릅니다.

환경 보호

고급 설계 개념, 저소음, 저소비 및 에너지 절약.

제품 매개변수:

YH21 시리즈 유압 프레스 매개변수
안건		단위	사양
공칭 힘		KN	250	400	630	800	1000	1250	1600	2000	2500	3150	4000
최대 개방		mm	320	320	400	480	480	480	480	500	500	520	520
슬라이드 스트로크		mm	150	150	150	200	200	200	200	200	200	200	200
액체 작동 압력		음파	22	20	20	21	21	21	20	20	20	20	21
깊은 목구멍		mm	210	230	250	300	320	330	380	400	420	460	500
다이 핸들 구멍 크기		mm	φ40x50	φ50x70	φ50x70	φ60x70	φ60x70	φ60x70	φ80x80	φ80x80	φ80x80	φ100x100	φ100x100
운행횟수(참고)			12-40	12-40	12-40	12-30	12-30	12-20	12-20	12-20	12-20	12-20	12-20
실행 속도	서둘러	mm/s	185	210.0	200.0	240.0	242.5	231.1	231.1	237.7	245.5	257.9	242.5
	채용정보	mm/s	8-20	18.6	18.5	24.6	19.0	23.9	18.3	18.5	18.6	18.3	19.0
	왕복 여행	mm/s	130	153.3	189.7	276.4	242.5	340.3	297.1	337.7	190.4	211.0	242.5
작업대의 유효 크기	왼쪽과 오른쪽	mm	650	650	700	800	1000	1000	1100	1300	1300	1500	1500
	이전과 이후	mm	420	420	500	600	600	650	700	700	700	800	800
	구멍	mm	￠100	￠150	￠180	￠180	￠200	φ200	φ200	φ200	φ200	φ250	φ250
슬라이더 바닥면 크기	왼쪽과 오른쪽	mm	300	300	360	480	560	620	650	700	800	850	900
슬라이더 바닥면 크기	이전과 이후	mm	220	250	290	360	420	450	450	580	600	650	700
플런저 펌프	크기	mL/r	10	16	25	40	40	63	63	80	100	125	160
전기 모터	힘	KW	5.5	5.5	5.5/4	7.5	7.5/6	11	15	18.5	22	30	37
기계 외관	왼쪽과 오른쪽	mm	800	920	1100	1200	1300	1300	1450	1600	1600	1700	1700
	이전과 이후	mm	1100	1300	1440	1500	1550	1650	1750	2000	2230	2400	2500
	키	mm	2400	2600	2800	2950	3200	3320	3550	3800	3950	4150	4450
유압 실린더 형태			빠른 실린더
금형 고정 방법			작업대와 슬라이더의 T 슬롯
냉각기			공냉식
장비 무게		T	약 2	약 2.6	약 3.5	4.2T	5.2T	7.5T	9.5T	12.5T	16T	22T	26.5T
