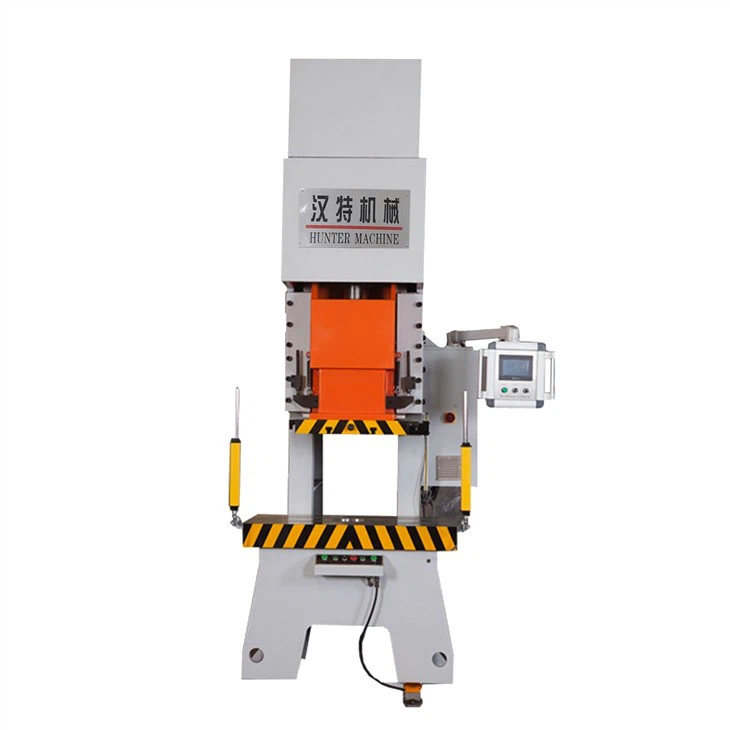

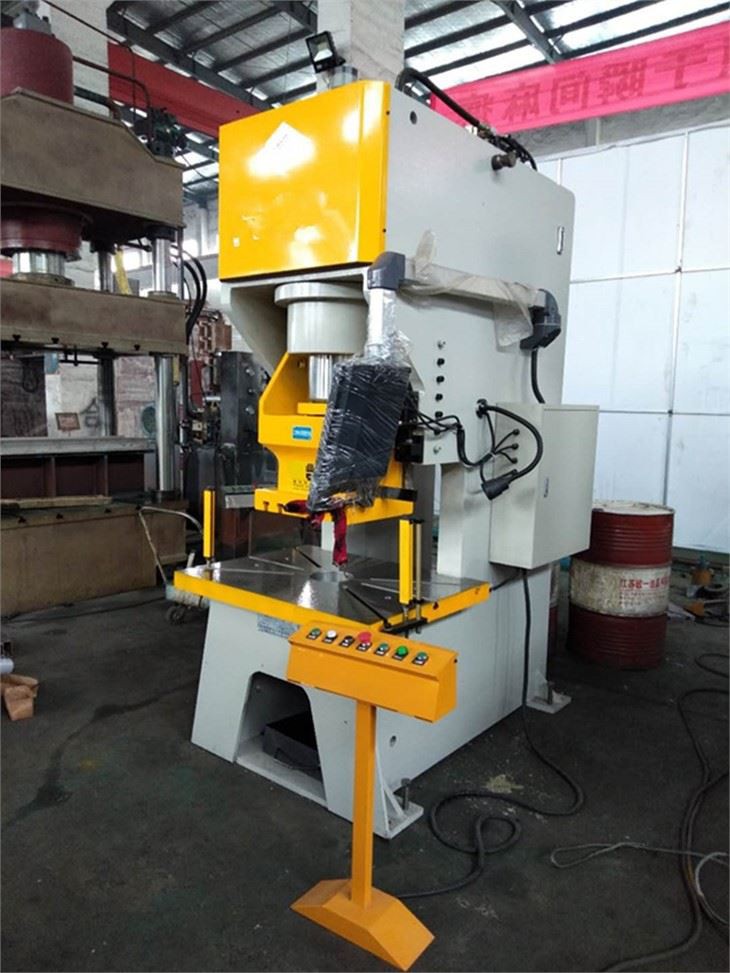

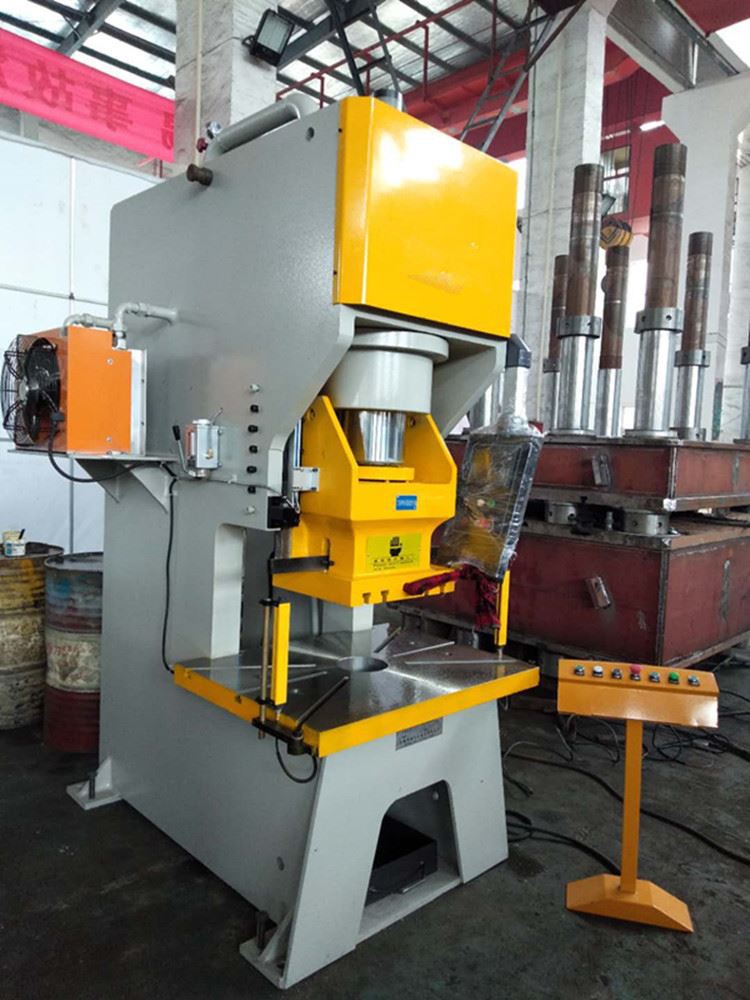

YH21-100T 유압 펀치 블랭킹 기계

특징:

1. 고강성 및 고정밀 프레임. 그리고 열처리 후 동체 테크네튬의 내부 응력을 사용하여 장비가 변형 없이 오랫동안 안정적으로 작동하도록 합니다. 구조 부품은 균일한 하중과 균형 잡힌 강성을 갖습니다.

2 안정적이고 고정밀 : 장기 성능이 안정적이며 장비의 주요 부품, 크랭크 샤프트, 기어, 변속기 샤프트 및 기타 부품이 모두 경화되고 열처리되며 연삭 후 내마모성이 높습니다. 높은 정밀도와 안정성 요구 사항을 보장합니다.

3. 신뢰할 수 있고 안전한 작동 성능: 클러치/브레이크 조합 장치는 감도가 높습니다. 편리한 조작과 정확한 위치 결정의 이유는 기존의 브레이크와 다른 브레이크를 사용하기 때문입니다. 장비'의 범용 더블 솔레노이드 제어 밸브 및 과부하 보호 장치와 결합하여 펀치 슬라이드의 고속 이동 및 정지 및 안전성을 보장합니다.

4. 생산이 자동화되고 노동력이 절약되며 효율적입니다. 공급 오류 감지, 사전 절단 및 사전 절단 장치를 사용하여 펀치에 해당 자동 공급 장치를 장착할 수 있습니다. 자동 생산, 저비용 및 고효율을 완전히 실현할 수 있습니다.

5. 슬라이더 조정 메커니즘: 편리하고 안정적이며 안전하고 빠릅니다. 슬라이딩 속도 조정은 수동 조정과 조정으로 나뉩니다. 정확도는 0.2mm에 도달할 수 있습니다.

6. 비발한 디자인, 높은 정밀도 및 빠른 속도.

제품 매개변수:

YH21 시리즈 유압 프레스 매개변수
안건		단위	사양
공칭 힘		KN	250	400	630	800	1000	1250	1600	2000	2500	3150	4000
최대 개방		mm	320	320	400	480	480	480	480	500	500	520	520
슬라이드 스트로크		mm	150	150	150	200	200	200	200	200	200	200	200
액체 작동 압력		음파	22	20	20	21	21	21	20	20	20	20	21
깊은 목구멍		mm	210	230	250	300	320	330	380	400	420	460	500
다이 핸들 구멍 크기		mm	φ40x50	φ50x70	φ50x70	φ60x70	φ60x70	φ60x70	φ80x80	φ80x80	φ80x80	φ100x100	φ100x100
운행횟수(참고)			12-40	12-40	12-40	12-30	12-30	12-20	12-20	12-20	12-20	12-20	12-20
실행 속도	서둘러	mm/s	185	210.0	200.0	240.0	242.5	231.1	231.1	237.7	245.5	257.9	242.5
	채용정보	mm/s	8-20	18.6	18.5	24.6	19.0	23.9	18.3	18.5	18.6	18.3	19.0
	왕복 여행	mm/s	130	153.3	189.7	276.4	242.5	340.3	297.1	337.7	190.4	211.0	242.5
작업대의 유효 크기	왼쪽과 오른쪽	mm	650	650	700	800	1000	1000	1100	1300	1300	1500	1500
	이전과 이후	mm	420	420	500	600	600	650	700	700	700	800	800
	구멍	mm	￠100	￠150	￠180	￠180	￠200	φ200	φ200	φ200	φ200	φ250	φ250
슬라이더 바닥면 크기	왼쪽과 오른쪽	mm	300	300	360	480	560	620	650	700	800	850	900
슬라이더 바닥면 크기	이전과 이후	mm	220	250	290	360	420	450	450	580	600	650	700
플런저 펌프	크기	mL/r	10	16	25	40	40	63	63	80	100	125	160
전기 모터	힘	KW	5.5	5.5	5.5/4	7.5	7.5/6	11	15	18.5	22	30	37
기계 외관	왼쪽과 오른쪽	mm	800	920	1100	1200	1300	1300	1450	1600	1600	1700	1700
	이전과 이후	mm	1100	1300	1440	1500	1550	1650	1750	2000	2230	2400	2500
	키	mm	2400	2600	2800	2950	3200	3320	3550	3800	3950	4150	4450
유압 실린더 형태			빠른 실린더
금형 고정 방법			작업대와 슬라이더의 T 슬롯
냉각기			공냉식
장비 무게		T	약 2	약 2.6	약 3.5	4.2T	5.2T	7.5T	9.5T	12.5T	16T	22T	26.5T
